智能iF8+ >>产品安装说明

一、IF8+智能刷卡报钟器接线安装

IF8+的接线安装非常之简单，首先我们来了解下IF8+的接线，IF8+是通过标准的8芯网线传输数据，采用市面上标准的RJ45水晶头，接线方式按直连线方式即可，如下：

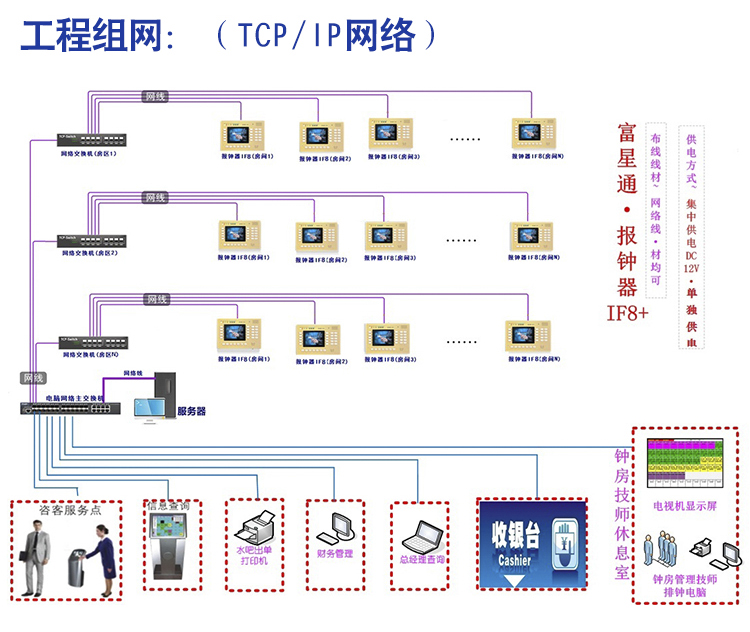

报钟器安装图纸

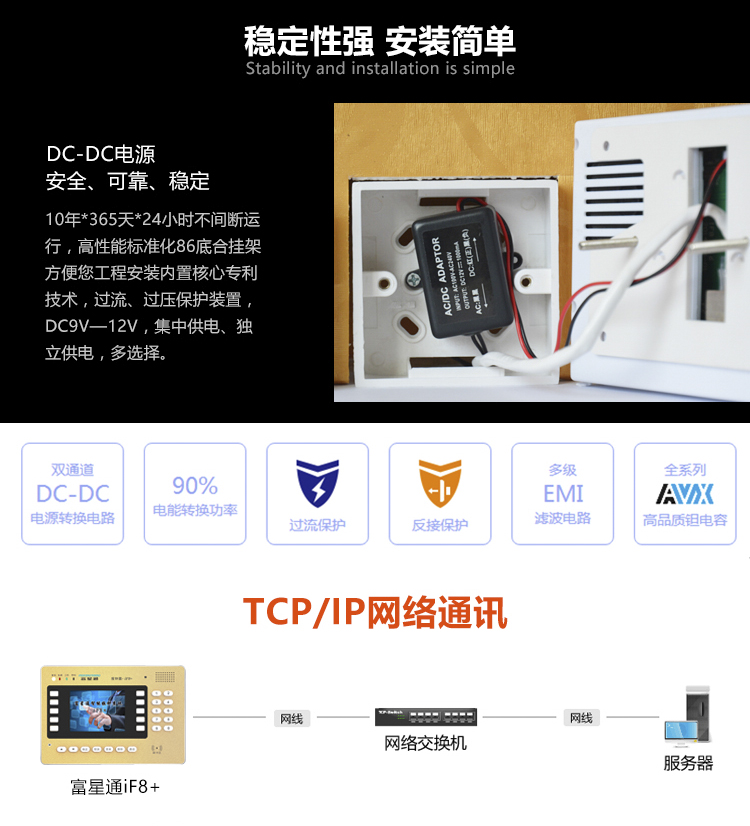

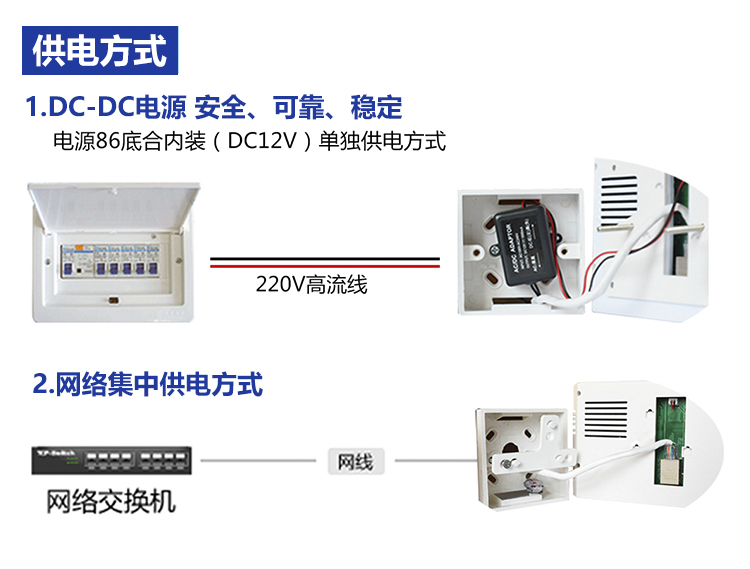

报钟器网络供电

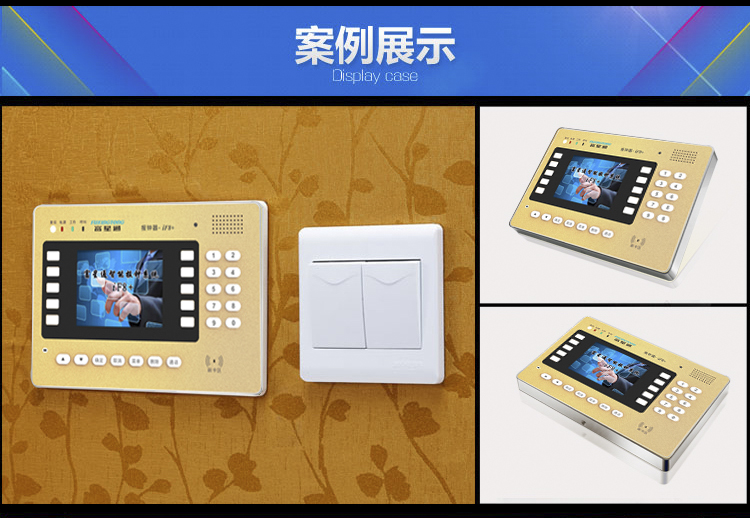

报钟器展示案例

做好网线两头的水晶头后，将包房一端水晶头插入IF8+背后的水晶头插座，机房端的水晶头插到网络交换机即可。

将报钟器的底座上到86底盒上，用螺丝固定，然后将报钟器置于底座上即可。

二、IF8+智能刷卡报钟器设置调试

1 开/关机

将供应商随报钟器提供的电源设配器连接到报钟器即可开机。正常开机自动播报语音‘设备X号状态正常’

2 报钟器管理员设置

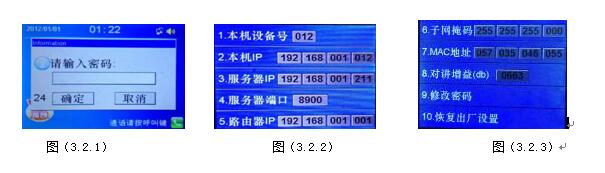

在报钟器上长按【取消】键5秒钟直至报钟器屏幕显示如图（3.2.1）提示输入密码松开【取消】键，输入密码（初始密码1234569087）按【确定】键进入设置界面如图（3.2.2）操作上下翻页键进入图（3.2.3）

设置好当前设备设备号、ip地址、端口号、服务器的ip地址、路由器的ip和子网掩码按【确定】键完成设置，重启设备后使用

3 报钟器设置、数据下载程序介绍

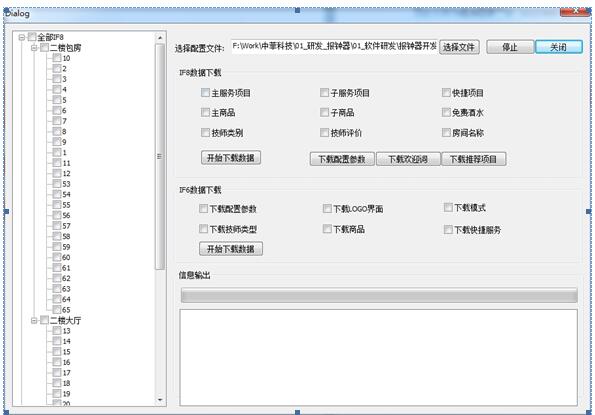

3.1 报钟器设置、数据下载程序介绍
